Bélyegzőformaegy alapvető gyártóeszköz, amelyet az autóiparban, a repülőgépiparban, a készülékekben, az elektronikában, a hardverekben és a szerkezeti alkatrészek gyártásában használnak. Szabályozza a fémbélyegzési eljárások méretpontosságát, felületdefinícióját és megismételhetőségét. A modern ipari ökoszisztémákban, ahol a nagy volumenű gyártás a konzisztencián és a folyamatstabilitáson múlik, a bélyegzőforma válik az alapjává, amelyre a termelés méretezhetősége és minőségbiztosítása épül.
Ennek a cikknek az a célja, hogy megvizsgálja, hogyan befolyásolja közvetlenül a sajtolási forma pontossága a formázás minőségét, a gyártási életciklust és a gyártási teljesítményt. A műszaki specifikáció elemzésén, a szerkezeti lebontáson és a folyamatorientált értékelésen keresztül ez a tartalom átfogó referenciát biztosít a beszerzési szakembereknek, ipari mérnököknek és a globális vásárlóknak, akik szeretnék megérteni a bélyegzőszerszámok teljesítménye mögött meghúzódó döntő mechanizmusokat. A vita négy fő csomópontra bővül a mélység és a szerkezeti tisztaság biztosítása érdekében, beleértve az anyagválasztást, a mechanikai konfigurációt, a folyamat pontosságát, a napi alkalmazási szempontokat és a beszerzés legfontosabb értékelési ellenőrző pontjait.

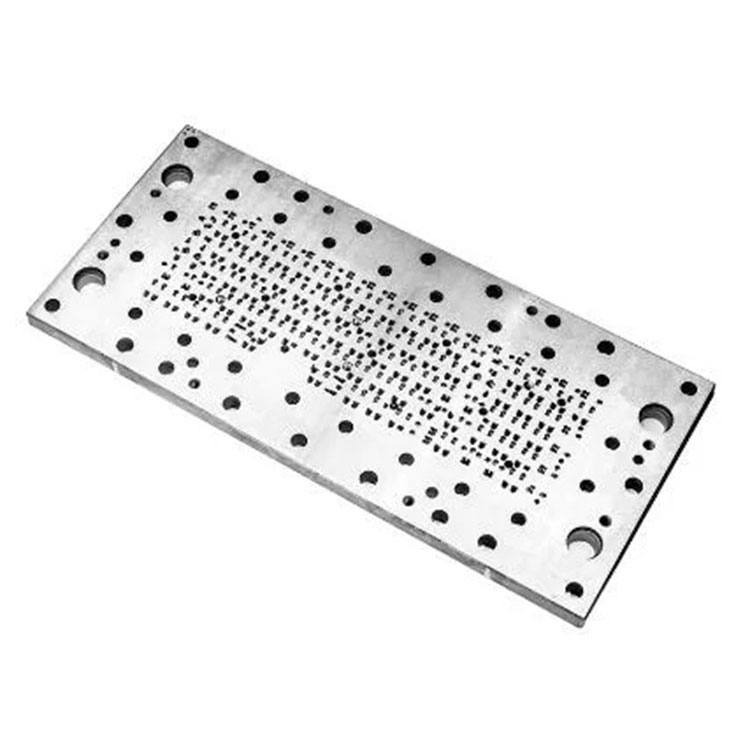

A bélyegzőformák jellemzően sajtolólemezekből, lyukasztólemezekből, lehúzólemezekből, vezetőoszlopokból, perselyekből, rugókból, hátlapokból és rögzítőelemekből állnak. A teljes összeállítás összehangolt szerkezetként működik, amely képes a préserőt a fémlemezek szabályozott alakváltozásába átvinni. A precíziós megmunkálás, az üreggeometria szabályozása, a tűrésszabályozás és a típusspecifikus konfigurációk (egyfolyamatos, progresszív, transzfer, összetett) meghatározzák az egyes bélyegzési ciklusok stabilitását.
Az alábbiakban egy összevont paraméter-hivatkozási táblázat látható, amely a fémlemez-gyártási környezetekben általánosan használt szabványos ipari minőségű sajtolószerszám-konfigurációkat mutatja be:
| Paraméter kategória | Tipikus specifikációs tartomány |
|---|---|
| Die Material | SKD11, DC53, Cr12MoV, keményfém, H13 |
| Keménység (hőkezelés után) | HRC 58–62 |
| Forma alapanyag | S50C, 45#, A3 Acél |
| Lemezvastagság | 20-80 mm, metszettől függően |
| Megmunkálási tolerancia | ±0,005–±0,02 mm a jellemzőtől függően |
| Felületi érdesség (kritikus szakaszok) | Ra 0,2-0,6 μm |
| Vezetőoszlop/Vezetőpersely pontossága | 0,005-0,01 mm között |
| Lyukasztási élettartam (általános acéllemez) | Anyagtól függően 300 000-2 000 000 ütés |
| Die Clearance | a lemezvastagság 3-12%-a (anyagfüggő) |
| Struktúratípus opciók | Egyfolyamatos, progresszív, transzfer, összetett |
| Megfelelő lapvastagság | 0,2-6,0 mm a teherbírástól függően |
Ezekkel a paraméterekkel meghatározva minden következő szakasz azt vizsgálja, hogy a sajtolóformán belüli precíz tervezés hogyan válik megbízható ipari teljesítménysé.
A bélyegzőformák teljesítménye a mérnöki alapokkal kezdődik: az anyagokkal, a termikus folyamatokkal és a szerszám belső felépítésével. A csúcskategóriás ipari formák olyan ötvözött acélokat választanak ki, amelyek kopásállósággal, nyomószilárdsággal és méretstabilitással rendelkeznek. A hőkezelés kalibrálja az anyag keménységét, hogy több millió ismétlődő sajtolási ütést is elviseljen deformáció nélkül. A megfelelően temperált lyukasztó alkatrészek hosszabb ideig megőrzik az élek élességét, javítják a fémáramlási viselkedést, és ellenállnak a mikroforgácsolásnak.
A hőkezelés minősége közvetlenül befolyásolja a penész hosszú távú élettartamát. A keménység egyenletes eloszlása az üregben, a lyukasztóban és a munkafelületeken megakadályozza a feszültségkoncentrációkat, amelyek egyébként korai fáradtságot okoznának. A köszörülés, a huzalvágás és a nagy pontosságú CNC marás finomítja a felületi geometriát, hogy támogassa a stabil súrlódási viselkedést. A betétek, lemezek és támasztószerkezetek pontos illeszkedése biztosítja a terhelés egyenletességét, amikor a nyomóhenger lefelé irányuló erőt fejt ki.
A vezetőoszlop-rendszerek határozzák meg a formazárás iránypontosságát. A nagy pontosságú perselyek szabályozott függőleges mozgást tesznek lehetővé, megakadályozva a szerszám hibás beállítását, amely sorját, gyorsított szerszámkopást vagy törmeléket okozhat. A rugók és a nitrogén hengerek szabályozzák a csupaszító erőt, segítve a kilökődő alkatrészeket a geometria egyenletességének megőrzésében. A megerősítő lemezek elosztják az ütközési energiát a formaalap mentén, így támogatják a szerkezeti élettartamot a folyamatos, nagy sebességű gyártás során.
Azokban az iparágakban, ahol a tűréshatárok továbbra is szűkek maradnak, a szerszámhézag vagy a lyukasztás beállításának apró eltérései instabilitást okozhatnak több ezer cikluson keresztül. Következésképpen a megfelelő szerkezeti kialakítás biztosítja a stabil méretteljesítményt, a csökkentett karbantartási igényeket és a konzisztens bélyegzési teljesítményt.
A méretpontosság a sajtolóforma-képesség meghatározó tényezője. A teljesítményt az határozza meg, hogy az öntőforma milyen következetesen tartja fenn az üreggeometriát, a lyukasztási beállítást és a szerszámhézagot a folyamatos gyártási ciklusok során. Minden bélyegzési folyamat felhalmozódott kopási mintákat hoz létre; ezért a formatervezésnek számolnia kell a hosszú távú üzemi feszültségekkel.
A tolerancia fegyelem központi eleme a termékmegfelelőségnek. A kritikus szakaszok néhány mikronos eltérései megváltoztathatják az alakítási viselkedést, befolyásolva a hajlítási szögeket, a furatok helyzetét, a karimaprofilokat és a síkságot. A nagysebességű műveletek során a szerszámacél felületek súrlódó érintkezésbe kerülnek a fémlemezzel, így a felületi érdesség és a kenési útvonalak a stabilitás kulcsfontosságú tényezői.
A progresszív sajtolóformák ezt a követelményt erősítik. Több egymás után elhelyezett állomás esetén minden formázási szakasz a pontos szalagadagolástól és a lépések pontos előrehaladásától függ. Ha egy állomás eltér a tervezett geometriától, a végtermék halmozott hibákat mutathat. Az átviteli formák szinkronizált alkatrészmozgást igényelnek, ami azt jelenti, hogy a lyukasztó helyének és az emelőmechanizmusoknak fenn kell tartaniuk a sima haladási útvonalakat.
A préselési hézag befolyásolja a fémlemezek törési viselkedését a nyírás során. A túlzott hézag sorját és rossz élminőséget okoz, míg az elégtelen hézag felgyorsítja az ütések kopását. Megfelelő kalibrálás esetén a hézag tiszta nyírást biztosít minimális szerszámterhelés mellett. A lyukasztó saroksugár kialakítása szintén befolyásolja a feszültségkoncentráció szintjét a szerszámon és az alkatrészen belül.
A pontosság tovább szabályozza a vastagságeloszlást a mélyhúzási folyamatok során. A lyukasztó és a szerszám közötti kiegyensúlyozott nyomás megakadályozza a gyűrődést, a szakadást vagy elvékonyodást. A sima görbületet igénylő alakítási műveleteknél a forma felületi minősége és érintkezési konzisztenciája határozza meg az egyes kimeneti komponensek vizuális minőségét.
A globális gyártási ellátási láncokban az ismételhetőség határozza meg, hogy egy sajtolóforma képes-e elviselni a nagy mennyiségű megrendeléseket eltérés nélkül. A nagy pontosságú formatervezés ezért nélkülözhetetlenné válik azokban az iparágakban, amelyek megkövetelik a konzisztenciát a tételek, a gyártósorok és az üzemi helyszínek között.
A bélyegzőforma életciklusát nemcsak a kialakítása, hanem a kezelési gyakorlat is befolyásolja. Az üzembe helyezés előtti megfelelő értékelés, az üzem közbeni rutin karbantartás és a kopó alkatrészek strukturált cseréje hozzájárul a hosszú távú stabilitáshoz.
A gyártás előtti érvényesítés során a méretellenőrzések megerősítik az üreg pontosságát, a lyukasztás függőlegességét, a szerszámhézag eloszlását és a vezetőrendszer simaságát. A lemezek közötti illesztési pontosság egyenletes nyomáseloszlást biztosít terhelés alatt. A mérnökök próbabélyegzést végeznek, hogy kiértékeljék a sorjaviszonyokat, az alakváltozásokat, az alkatrészleadási viselkedést és a szalagadagolás megbízhatóságát. Ha rendellenességek jelennek meg, finombeállításokat kell végezni a munkafelületeken, a szögdomborzatokon, a lyukasztási éleken vagy a vezetőállásokon.
Az üzemi ciklusok során végzett karbantartás magában foglalja a kenést, a lyukasztó élek ellenőrzését, a rugócsere intervallumait és a rögzítőelemek meghúzását. A kopás korai jeleinek felismerése csökkenti a váratlan meghibásodásokat. A vezetőoszlopok beállításának és simaságának figyelése megakadályozza a szögeltolódást, amely veszélyeztetheti a pontosságot. A mai gyárak gyakran alkalmaznak gyártási naplókat a löketszám, a csereciklusok és a hibatrendek nyomon követésére.
Az olyan kopó alkatrészek, mint a lyukasztók, betétek és lehúzók a kiszámított csereütemezést követik. Az újracsiszolás meghosszabbítja az élettartamot, miközben megőrzi a geometriát. Ha az újraköszörülés nem elegendő, az új lapkák visszaállítják a pontosságot. Az olyan felületkezelések, mint a nitridálás vagy a PVD bevonatok, csökkentik a súrlódást és erősítik a kopásállóságot, javítva a bélyegzési stabilitást nagy sebességű vagy nagy terhelési körülmények között.
A gyártástervezés a penész hatékonyságát is befolyásolja. A megfelelő struktúra – egyfolyamatos, progresszív, átviteli vagy összetett – kiválasztása meghatározza, hogy a kimeneti sebesség összhangban van-e a rendelés mennyiségével és az alkatrész összetettségével. A présgéphez igazított formakapacitás kiegyensúlyozott erőeloszlást biztosít és elkerüli a túlterhelést.
A jól kezelt öntőformák hosszú élettartamot, alacsonyabb selejt arányt és stabil megfelelőséget biztosítanak több ezer vagy millió löketig. A beszerzési osztályok számára az életciklus-menedzsment ismerete alapot biztosít a beszállítói képességek értékeléséhez és a hosszú távú működési költséghatékonyság előrejelzéséhez.
A gyártócsapatok olyan kiválasztási kritériumoktól függenek, amelyek összehangolják az öntőforma specifikációit a gyártási célkitűzésekkel. A sajtolóformák értékeléséhez a fémlemez jellemzőinek, az alkatrészek geometriájának, a tűréseknek és a présgép-kompatibilitásnak az elemzésére van szükség. Az egyes alkatrészek alakítási követelményei határozzák meg, hogy a fokozatos, transzfer vagy egyfolyamatos forma megfelelő-e.
A rosszul illeszkedő formatípusok gátolják a termelékenységet. Például a több szakaszt igénylő, nagy bonyolultságú alkatrészek előnyösek a progresszív struktúrák előnyeiből, míg a nagy szerkezeti részek átviteli konfigurációkat igényelhetnek. Az egyszerű lyukak vagy vágások egyfolyamatos állomásokat használhatnak a költséghatékonyság érdekében. A mérnököknek fel kell mérniük a fém vastagságát, szakítószilárdságát és hajlítási jellemzőit a megfelelő hézagok és ütési szilárdság meghatározásához.
A gyártás során végzett hibaelhárítás magában foglalja a sorjaproblémák, az alkatrész deformációjának, az anyag-visszarugózási eltérések vagy az adagolási eltérések diagnosztizálását. A sorja általában nem megfelelő hézagot vagy ütési kopást jelez. A deformáció gyakran a kiegyensúlyozatlan nyomáseloszlásból vagy pontatlan szerszámfelületekből adódik. A visszarugózáshoz módosítani kell a formázási geometriát, az átmeneteket vagy a hajlítási szögeket. Az adagolási problémák a szalagvezető hibás beállításából, a pilóta pontatlanságából vagy az anyagtekercsek inkonzisztens tulajdonságaiból erednek.
A mérnökök minden egyes forma dokumentációját vezetik, rögzítik a módosításokat, a felújítási időközöket és az üzemi statisztikákat. A részletes naplók támogatják a nyomon követhetőséget és lehetővé teszik a hosszú távú optimalizálást. A termelés méretezésekor a csapatok értékelik a szerszámok felcserélhetőségét, hogy biztosítsák a replikált teljesítményt a különböző üzemekben. Az alkatrészek, például a vezetőoszlopok, rugók és csavarok szabványosítása javítja a kiszámíthatóságot az alkatrészcsere során.
A belső auditok vizsgálják a keménység egyenletességét, a szerkezeti rögzítések stabilitását, az üreggeometria konzisztenciáját és a szalagok haladási útvonalait. Ezek a gyakorlatok biztosítják, hogy a sajtolóformák stabilak maradjanak még folyamatos nagy sebességű műveletek mellett is.
Az alábbiakban két gyakran hivatkozott kérdés található a bélyegzőforma kiválasztásában és alkalmazásában:
1. kérdés: Hogyan választják ki a szerszámhézagot a különböző fémlemezekhez?
A1: A préselési hézag a lemez vastagságától, a szakítószilárdságtól és az alakítási jellemzőktől függ. A keményebb anyagok valamivel nagyobb hézagot igényelnek, hogy megakadályozzák a lyukasztó kifáradását, míg a lágyabb fémeknél szűkebb rések használhatók a tisztább nyírás érdekében. A mérnökök általában a lemezvastagság 3–12%-a közötti hézag százalékos arányt határozzák meg, a megfigyelt sorjaszintek, a lyukasztási kopás előrehaladása és az éldeformációs tendenciák alapján állítják be.
2. kérdés: Miért befolyásolja a progresszív formázási pontosság az utolsó alkatrészek ellenőrzését?
A2: A progresszív formák a precíz lépésenkénti adagoláson alapulnak, és minden egyes állomás befolyásolja a következő formázási fázisokat. Ha az egyik állomás profilja eltér, az adagolási eltolódási vagy geometriai hibák halmozódnak fel a sávon. Ez helyzeti pontatlanságokhoz, méretbeli eltolódáshoz vagy hiányos formázáshoz vezet. A folyamatos pontosság az összes állomáson biztosítja, hogy minden fokozat kiegészítse a következőt, és nagy mennyiségben konzisztens alkatrészeket állít elő.
A bélyegzőforma kiválasztása és hibaelhárítása ezért részletes műszaki ismereteket, szerkezeti ismereteket és szorgalmas folyamatfigyelést igényel.
Az ipari bélyegzés precízen, tartósan és működési stabilitással megtervezett formákon alapul. Az anyagválasztástól és a szerkezeti integritástól a méretpontosságig, az életciklus-kezelésig és a folyamatok hibaelhárításáig a formatervezés minden eleme hozzájárul a következetes alakítási eredményekhez. A hosszú gyártási sorozatok során megbízhatóságot kereső gyártók olyan szerszámoktól függenek, amelyek állandó nyomás alatt tartják meg a geometriát. A beszerzési csapatok számára előnyös, ha megértik azokat az értékelési kritériumokat, amelyek megkülönböztetik a jól megtervezett formákat az instabil formáktól.
